スナップリング(C形止め輪)規格表
価格の確認、ご注文は webショップ からどうぞ

スナップリング(C形止め輪)規格表

 軸やベアリングが軸方向に抜けないように(スラスト荷重に対して)、軸や軸受けの縁に溝を切ってはめるリング状の止め輪です。JIS B 2804に規定されています。軸用と穴用があります。
 スナップリングはばね用鋼でできており、弾力を利用して溝にはまる様になっています。修理やメンテナンスのためセットしてあったスナップリングを外した場合は、へたり等により新品のスナップリングとは寸法が違う場合があります。サイズを決定するにはリングの内径(穴用の場合はリングの外径)であるd寸法を測るより、軸の外径(穴用の場合は穴の内径)であるd寸法を測ってください。どちらの場合も溝径ではなく、軸の太い部分の外径(穴用の場合は穴の溝でない部分の内径)を測ります。
 例えば、外径20.0mmの丸棒に幅1.35mm、深さ0.5mmの溝を掘ると溝径(谷径)は19.0mmになりますが、ここにはスナップリングS-20をセットします。S-19ではありません。

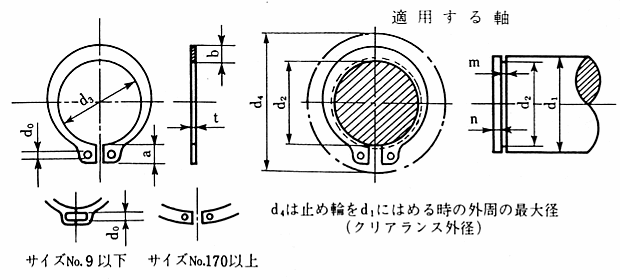

品番 スナップリング 適用する軸
d3(mm) t(mm) d0(mm) d1(mm) d2(mm) m(mm)
自由内径 厚さ 工具適用
穴径
軸外径 溝径 溝幅
S-6 5.6 0.7 1.0 6 5.7 0.8
S-7 6.5 0.8 7 6.7 0.9
S-8 7.4 8 7.6
S-9 8.4 1.0 9 8.6 1.15
S-10 9.3 1.2 10 9.6
S-11 10.2 11 10.5
S-12 11.1 1.5 12 11.5
S-13 12.0 13 12.4
S-14 12.9 1.7 14 13.4
S-15 13.8 15 14.3
S-16 14.7 16 15.2
S-17 15.7 17 16.2
S-18 16.5 1.2 18 17.0 1.35
S-19 17.5 2.0 19 18.0
S-20 18.5 20 19.0
S-21 19.5 21 20.0
S-22 20.5 22 21.0
S-23 21.4 23 22.0
S-24 22.2 24 22.9
S-25 23.2 25 23.9
S-26 24.2 26 24.9
S-27 25.0 27 25.8
S-28 25.9 1.5 28 26.6 1.65
S-29 26.9 29 27.6
S-30 27.9 30 28.6
S-32 29.6 2.5 32 30.3
S-34 31.5 34 32.3
S-35 32.2 35 33.0
S-36 33.2 1.75 36 34.0 1.9
S-38 35.2 38 36.0
S-40 37.0 40 38.0
S-42 38.5 42 39.5
S-45 41.5 45 42.5
S-48 44.5 48 45.5
S-50 45.8 2.0 50 47.0 2.2
S-52 47.8 52 49.0
S-55 50.8 55 52.0
S-56 51.8 56 53.0
S-58 53.8 58 55.0
S-60 55.8 60 57.0
S-62 57.8 62 59.0
S-63 58.8 63 60.0
S-65 60.8 2.5 65 62.0 2.7
S-68 63.5 68 65.0
S-70 65.5 70 67.0
S-72 67.5 72 69.0
S-75 70.5 75 72.0
S-78 73.5 78 75.0
S-80 74.5 80 76.5
S-82 76.5 3.0 82 78.5
S-85 79.5 3.0 85 81.5 3.2
S-88 82.5 88 84.5
S-90 84.5 90 86.5
S-95 89.5 95 91.5
S-100 94.5 100 96.5
S-105 98.0 4.0 105 101.0 4.2
S-110 103.0 110 106.0
S-115 108.0 115 111.0
S-120 113.0 120 116.0
S-125 118.0 3.5 125 121.0
S-130 123.0 130 126.0
S-135 128.0 135 131.
S-140 133.0 140 136.0
S-145 138.0 145 141.0
S-150 142.0 150 145.0
