Eリング(E形止め輪)規格表

 スナップリングと同様に、軸が抜け落ちないよう軸の縁に溝を切ってはめるリング状の止め輪です。
JIS B 2805に規定されています。軸用のみがあります。
 Eリングはばね用鋼でできており、弾力を利用して溝にはまる様になっています。修理やメンテナンスのためセットしてあったEリングを外した場合は、へたり等により新品のEリングとは寸法が違う場合がありますが、スナップリングに比べ脱着時の変形が少ないのであまり大きく寸法が違うことはないようです。
 サイズを決定するにはスナップリングと違い、軸の溝径(谷径)d2を測ってください。軸の外径(太い部分の径)とは関係なく溝径により適用するリングが違ってきます。
 例えば、外径12.0mmの丸棒には幅0.9mm、深さ1.95mmの溝を掘ると溝径(谷径)は8.1mmになりますのでE-8をセットします。幅0.9mm、深さ1.45mmの溝を掘ると溝径が9.1mmになるのでE-9を、幅1.15mm、深さ0.9mmの溝では溝径が10.2mmになるのでE-10をセットします。

当店取り扱い 品番 止め輪 適用する軸

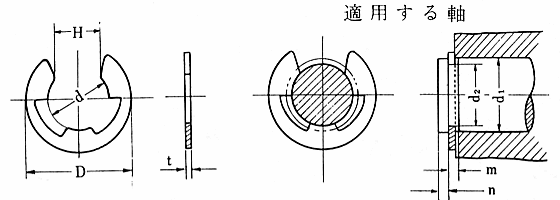

d(mm) D(mm) H(mm) t(mm) d1(mm) d2(mm) m(mm) n(mm)
内径 外径 差込
口幅
厚さ 以上 未満 溝径 溝幅 軸端部
長(以上)
E-0.6 0.6 1.5 0.45 0.2 0.8 1.0 0.65 0.3 0.4
E-0.7 0.67 2.0 0.55 0.9 1.2 0.7
E-0.8 0.8 2.0 0.70 1.0 1.4 0.82
E-1.0 0.98 2.8 0.88 1.3 1.7 1.0 0.5
E-1.2 1.2 3.0 1.0 0.3 1.4 2.0 1.23 0.4 0.6
E-1.5 1.5 4.0 1.3 0.4 2.0 2.5 1.53 0.5 0.8
E-1.9 1.9 4.5 1.7 2.5 3.0 1.93 1.0
E-2.0 2.0 5.0 1.7 2.5 3.2 2.05
E-2.3 2.3 6.0 2.0 3.0 4.0 2.35
E-2.5 2.5 6.0 2.1 3.2 4.0 2.55
E-3.0 3.0 7.0 2.6 0.6 4.0 5.0 3.05 0.7
E-3.2 3.2 7.0 2.8 4.0 5.0 3.25 1.2
E-4.0 4.0 9.0 3.5 5.0 7.0 4.05
E-5.0 5.0 11.0 4.3 6.0 8.0 5.05
E-6.0 6.0 12.0 5.2 0.8 7.0 9.0 6.05 0.9
E-7.0 7.0 14.0 6.1 8.0 11.0 7.1 1.5
E-8.0 8.0 16.0 6.9 9.0 12.0 8.1 1.8
E-9.0 9.0 18.0 7.8 10.0 14.0 9.1 2.0
E-10.0 10.0 20.0 8.7 1.0 11.0 15.0 10.15 1.15
E-12.0 12.0 23.0 10.4 13.0 18.0 12.15 2.5
E-15.0 15.0 29.0 13.0 1.5 16.0 24.0 15.15 1.65 3.0
E-19.0 19.0 37.0 16.5 20.0 31.0 19.15 3.5
E-24.0 24.0 44.0 20.8 2.0 25.0 38.0 24.15 2.2 4.0
