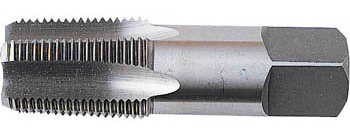

管用テーパねじ (Rc,PT)用

単位 mm

呼　び ドリル径 有効ねじ部の 長さ(最小)に おけるめねじ内径 基準の長さ (最小)における めねじ内径 リーマ使用 の場合 リーマ使用 せぬ場合  Rc 1/16 ‐28 6.1 6.2 6.244 6.384  Rc 1/8 ‐28 8.1 8.2 8.249 8.388  Rc 1/4 ‐19　 10.7 11.0 10.962 11.174  Rc 3/8 ‐19 14.2 14.5 14.448 14.658  Rc 1/2 ‐14 17.6 18.0 17.979 18.263  Rc 3/4 ‐14 23.0 23.5 23.378 23.663  Rc 1 ‐11 29.0 29.5 29.459 29.822  Rc 1'1/4 ‐11 37.5 38.0 37.976 38.339  Rc 1'1/2 ‐11 43.4 44.0 43.869 44.232  Rc 2 ‐11 54.9 55.5 55.412 55.844  Rc 2'1/2 ‐11 70.0 70.5 70.774 71.351  Rc 3 ‐11 82.5 83.0 83.280 83.852  Rc 4 ‐11 ─ ─ 108.051 108.701  Rc 5 ‐11 ─ ─ 133.182 133.902  Rc 6 ‐11 ─ ─ 158.582 159.302

管用平行ねじ (Rp,PS)用

単位 mm

呼　び ドリル径 めねじ内径 Max. Min.  Rp 1/16 ‐28 6.5 6.632 6.490  Rp 1/8 ‐28 8.5 8.637 8.495  Rp 1/4 ‐19 11.4 11.549 11.341  Rp 3/8 ‐19 14.9 15.054 14.846  Rp 1/2 ‐14 18.6 18.773 18.489  Rp 3/4 ‐14 24.0 24.259 23.975  Rp 1 ‐11 30.2 30.472 30.110  Rp 1'1/4 ‐11 38.8 39.133 38.771  Rp 1'1/2 ‐11 44.7 45.026 44.664  Rp 2 ‐11 56.5 56.837 56.475  Rp 2'1/2 ‐11 72.0 72.442 72.010  Rp 3 ‐11 84.5 85.142 84.710  Rp 4 ‐11 ─ 110.288 109.856  Rp 5 ‐11 ─ 135.688 135.256  Rp 6 ‐11 ─ 161.088 160.656

管用平行ねじ (G,PF)用

単位 mm

呼　び ドリル径 めねじ内径 Max. Min.  G 1/16 ‐28 6.7 6.843 6.561  G 1/8 ‐28 8.7 8.848 8.566  G 1/4 ‐19 11.7 11.890 11.445  G 3/8 ‐19 15.2 15.395 14.950  G 1/2 ‐14 19.0 19.172 18.631  G 5/8 ‐14 21.0 21.128 20.587  G 3/4 ‐14 24.5 24.658 24.117  G 7/8 ‐14 28.2 28.418 27.877  G 1 ‐11 30.6 30.931 30.291  G 1'1/8 ‐11 35.2 35.579 34.939  G 1'1/4 ‐11 39.2 39.592 38.952  G 1'1/2 ‐11 45.0 45.485 44.845  G 1'3/4 ‐11 51.0 51.428 50.788  G 2 ‐11 57.0 57.296 56.656  G 2'1/4 ‐11 63.0 63.392 62.752  G 2'1/2 ‐11 72.0 72.866 72.226  G 2'3/4 ‐11 78.5 79.216 78.576  G 3 ‐11 85.0 85.566 84.926  G 3'1/2 ‐11 97.0 98.012 97.372  G 4 ‐11 ─ 110.712 110.072  G 4'1/2 ‐11 ─ 123.412 122.772  G 5 ‐11 ─ 136.112 135.472  G 5'1/2 ‐11 ─ 148.812 148.172  G 6 ‐11 ─ 161.512 160.872
